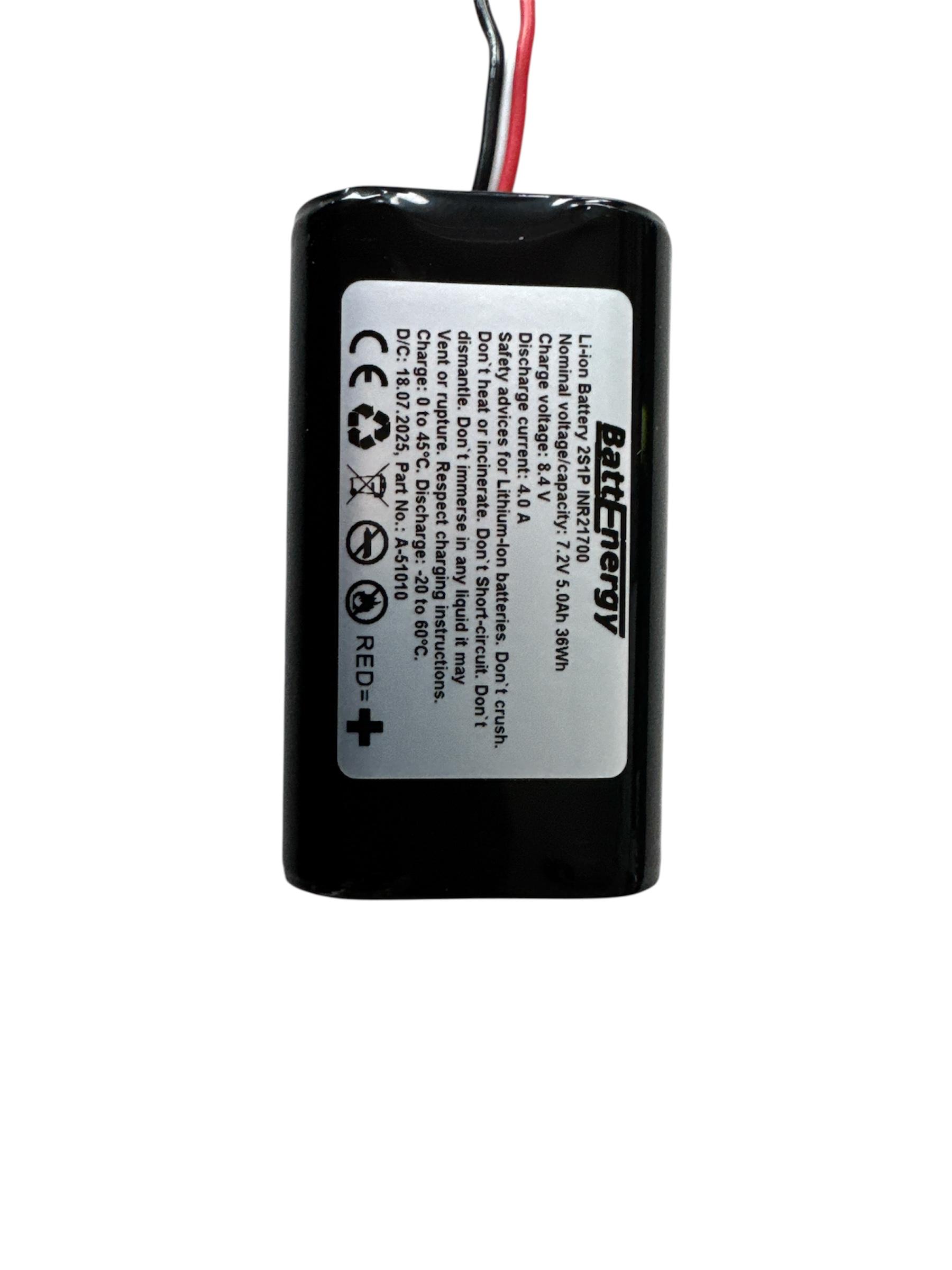

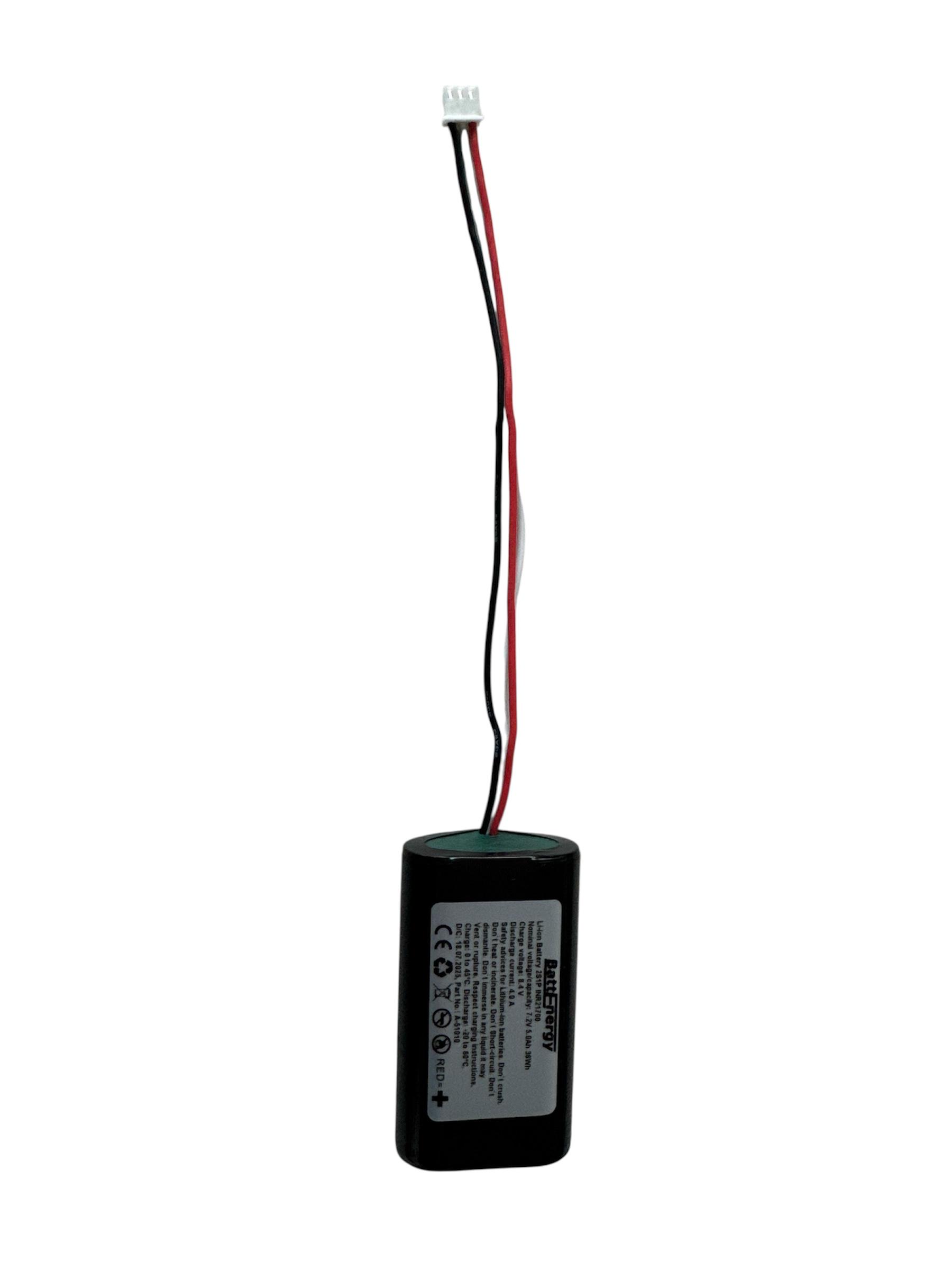

Li-Ion Akku 2S1P – 7,2 V / 5000 mAh – LG 21700 Zellen
Technische Daten – Li-Ion Akku 2S1P
- Ausführung: 2S1P → 2 Zellen in Serie, 1 in Parallel
- Serie → addiert die Spannung: 3,6–3,7 V pro Zelle × 2 = 7,2 V
- Parallel → addiert die Kapazität (hier nur 1 Zelle parallel, also 5000 mAh)
- Spannung: 7,2 V nominal
- Kapazität: 5000 mAh
- Zelltyp: LG 21700 (zylindrische Zelle, 21 mm Durchmesser × 70 mm Länge)
- Schutz & Sicherheit:
- Integrierte Schutzschaltung (BMS) mit max. 4 A
- Temperaturüberwachung mit NTC 10 kΩ Sensor
- Schutz vor Überladung, Tiefentladung, Kurzschluss

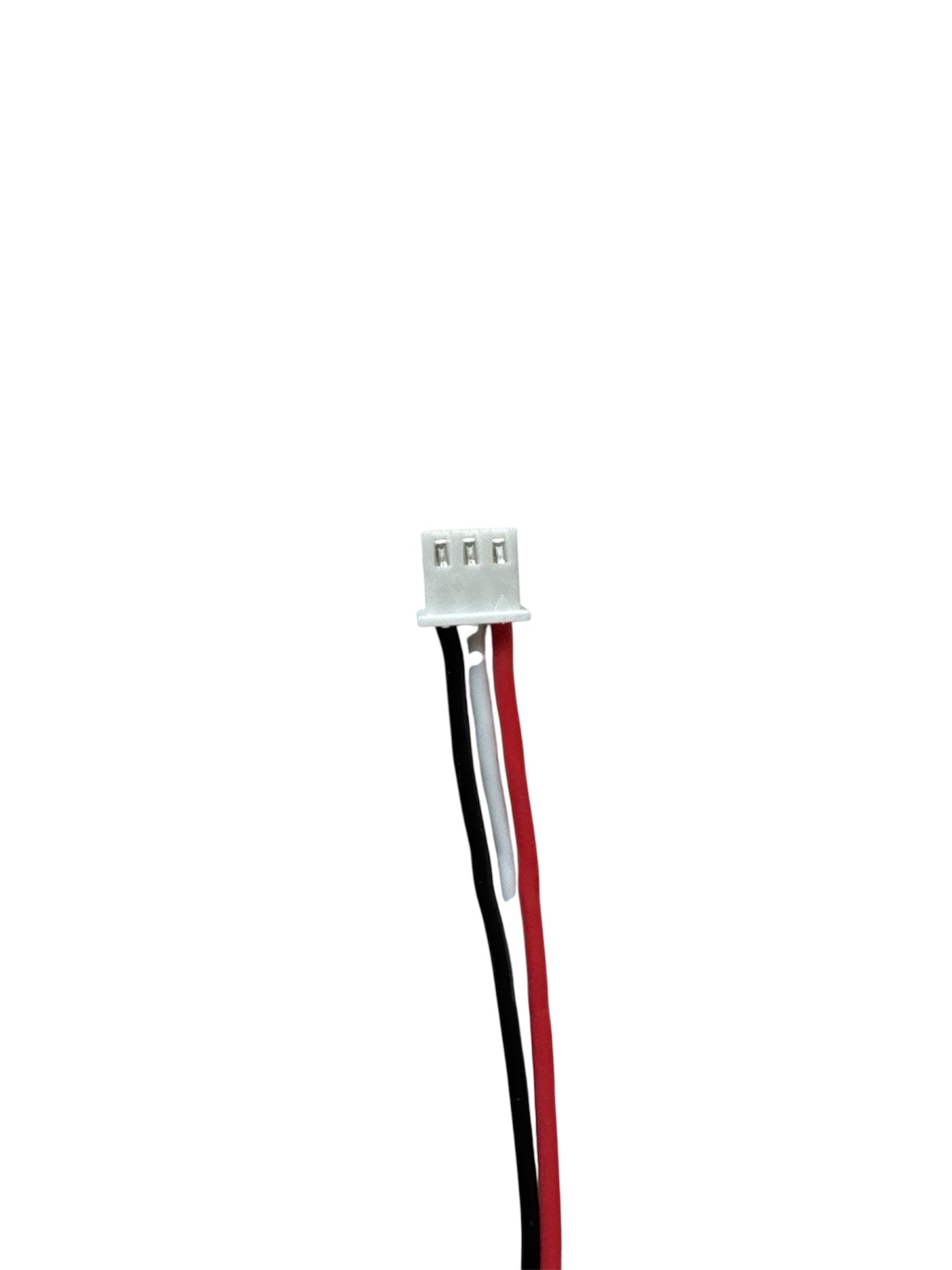

- Anschluss: Kabel mit JST XH3 Stecker
- Zertifizierungen & Konformität:
- UN 38.3 – Transportsicherheit nach UN-Vorgaben
- CE-konform
- Erfüllt EU-Batterierichtlinie
- RoHS-konforme
Erklärung der Begriffe:
- 2S1P: „2 Serie, 1 Parallel“ → Spannung verdoppelt, Kapazität gleich der Einzelzelle.
- NTC 10 kΩ: Temperatursensor, der Widerstand ändert sich mit der Temperatur – schützt die Zellen vor Überhitzung.
BMS (Battery Management System): Überwacht Ladezustand, Strom und Temperatur – verhindert Schäden am Akku.
